ZAKOŃCZENIA LINOWE

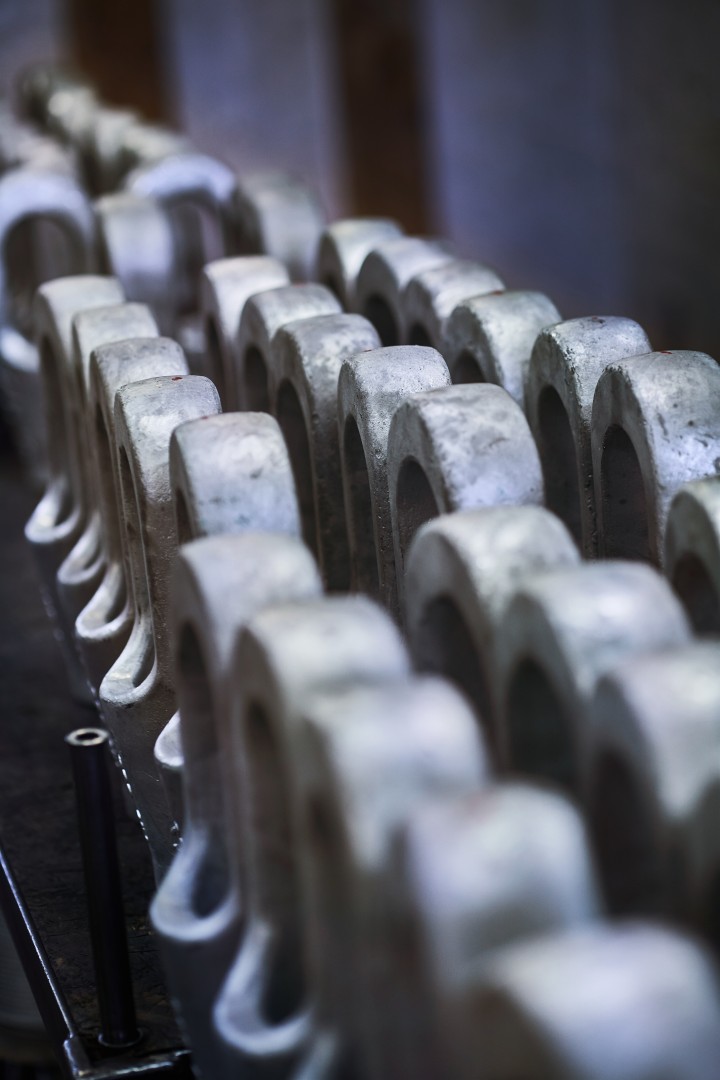

Końcówki stożkowe
-
Montowane na końcówkach linowych poprzez zalanie jej żywicą syntetyczną.
-
Firma nasza oferuję zarówno same komponety (końcówkę i żywicę) jak i usługe wykonania zakończenia z materiału własnegio jak i powierzonego.
Ø liny [mm] |
MBL [ t ] |
Wymiary [mm] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | ØH | ØP | T | TL | TBA | TBB | W | ||
6-7 | 8,0 | 50 | 40 | 19 | 34 | 8,5 | 16 | 9 | 109 | 51 | 62 | 19 |
8-10 | 12,0 | 57 | 45 | 22 | 42 | 12 | 20,6 | 11 | 124 | 63 | 75 | 21 |
11-13 | 20,0 | 63,5 | 51 | 27 | 50 | 14 | 25 | 12 | 142 | 67 | 80 | 25 |
14-16 | 25,0 | 76 | 63 | 32 | 58 | 17,5 | 30 | 14 | 171 | 85 | 96 | 32 |
18-19 | 40,0 | 89 | 76 | 40 | 70 | 21 | 35 | 16 | 205 | 95 | 107 | 38 |
20-22 | 55,0 | 101 | 89 | 45 | 80 | 24 | 41 | 19 | 235 | 110 | 123 | 44 |
23-26 | 75,0 | 114 | 101 | 60 | 104 | 28 | 51 | 22 | 275 | 128 | 138 | 51 |
27-30 | 90,0 | 127 | 114 | 65 | 114 | 32 | 57 | 25 | 306 | 142 | 160 | 57 |
31-36 | 125,0 | 139 | 127 | 72 | 126 | 38 | 63 | 28 | 338 | 155 | 165 | 63 |
37-39 | 150,0 | 152 | 162 | 80 | 142 | 41 | 70 | 30 | 394 | 177 | 201 | 76 |
40-42 | 170,0 | 165 | 165 | 88 | 156 | 44 | 76 | 33 | 418 | 187 | 209 | 76 |
43-48 | 225,0 | 190 | 178 | 100 | 176 | 51 | 89 | 39 | 468 | 215 | 237 | 89 |
49-54 | 280,0 | 216 | 228 | 108 | 194 | 57 | 95 | 46 | 552 | 244 | 263 | 101 |
55-60 | 360,0 | 228 | 250 | 120 | 210 | 63 | 108 | 53 | 598 | 275 | 298 | 113 |
MBL = Minimalne obciążenie niszczące [ t ] |
z
Ø liny [mm] |
MBL [ t ] |
Wymiary [mm] | |||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | ØH | K | T | TA | TL | ||
6-7 | 8,0 | 50 | 40 | 11 | 8,5 | 22 | 13 | 37 | 101 |
8-10 | 12,0 | 57 | 48 | 14 | 12 | 25 | 17,5 | 43 | 119 |
11-13 | 20,0 | 63,5 | 59 | 17,5 | 14 | 30 | 22,5 | 51 | 140 |
14-16 | 25,0 | 76 | 65 | 21 | 17,5 | 36 | 26 | 67 | 162 |
18-19 | 40,0 | 89 | 78 | 27 | 21 | 42 | 32 | 76 | 194 |
20-22 | 55,0 | 101 | 90 | 33 | 24 | 47 | 38 | 92 | 224 |
23-26 | 75,0 | 114 | 103 | 36 | 28 | 57 | 44 | 104 | 253 |
27-30 | 90,0 | 127 | 116 | 39 | 32 | 63 | 51 | 114 | 282 |
31-36 | 125,0 | 139 | 130 | 43 | 38 | 70 | 57 | 127 | 312 |
37-39 | 150,0 | 152 | 155 | 51 | 41 | 79 | 63 | 136 | 358 |
40-42 | 170,0 | 165 | 171 | 54 | 44 | 83 | 70 | 146 | 390 |
43-48 | 225,0 | 190 | 198 | 55 | 51 | 93 | 76 | 171 | 443 |
49-54 | 280,0 | 216 | 224 | 62 | 57 | 100 | 82 | 193 | 502 |
55-60 | 360,0 | 228 | 247 | 73 | 63 | 112 | 92 | 216 | 548 |
