ZAKOŃCZENIA LINOWE
Końcówki zaciskane
Końcówki pokazane ponżej, wykonane są ze stali węglowej i montowane są na linie stalowej poprzez zaciśnięcie, za pomocą prasy hydraulicznej.
Są one bardzo dobrym sposobem zakańczania liny stalowej przy produkcji odciągów linowych oraz cięgien specjalnych (np. do różnych urządzeń mechanicznych). W opcji nierdzewnej mają szerokie zastosowanie w architekturze.

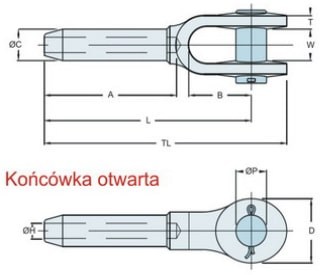

Ø liny [mm] |
Wymiary [mm] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
ØC | ØH | ØP | B | TL | A | L | T | W | D | |
6 | 12,7 | 6,85 | 17,5 | 38 | 121 | 54 | 102 | 8 | 17 | 35 |
8 | 19,6 | 8,65 | 20,6 | 44 | 159 | 81 | 135 | 10 | 21 | 41 |
10 | 19,6 | 10,4 | 20,6 | 44 | 159 | 81 | 135 | 10 | 21 | 41 |
11 | 24,9 | 12,2 | 25,4 | 51 | 198 | 108 | 169 | 13 | 25 | 51 |
13 | 24,9 | 14,0 | 25,4 | 51 | 198 | 108 | 169 | 13 | 25 | 51 |
14 | 31,8 | 15,5 | 30,2 | 57 | 243 | 135 | 206 | 16 | 32 | 63 |
16 | 31,8 | 17,0 | 30,2 | 57 | 243 | 135 | 206 | 16 | 32 | 63 |
19 | 39,4 | 20,3 | 35,1 | 70 | 297 | 162 | 254 | 19 | 38 | 76 |
22 | 43,2 | 23,9 | 41,1 | 83 | 346 | 189 | 295 | 23 | 44 | 86 |
25 | 50,5 | 26,9 | 51,0 | 95 | 397 | 216 | 340 | 26 | 51 | 102 |
29 | 57,0 | 30,2 | 57,0 | 108 | 444 | 243 | 381 | 30 | 57 | 114 |
32 | 64,5 | 33,8 | 63,5 | 121 | 494 | 270 | 419 | 30 | 63 | 127 |

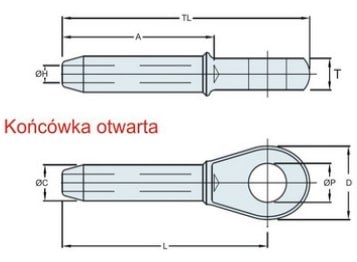

Ø liny [mm] |
