KOMPONENTY ZAWIESIOWE
Ogniwa zbiorcze
Ogniwa zbiorcze wykonane są zgodnie z normą PN-EN 1677 i posiadają współczynnik bezpieczeństwa (SF) równy 4. Standardowo pokryte są warstwą kolorowego lakieru. Ogniwa zbiorcze są głównym i najczęstrzym sposobem podczepiania zawiesi wszelkiego rodzaju od linowych i łańcuchych po syntetyczne (pasowe oraz wężowe). Ogniwa dzielą się na 1/2-cięgnowe oraz 3/4-cięgnowe. Ogniwa do zawiesi 1/2-cięgnowych składają się z pojedynczego o znacznych rozmiarach odniwa zaś 3/4-c posiadają dodaktowo ogniwa pośrednie dla odpowiedniego rozłożenia sił w trakcie pracy osprzetu.

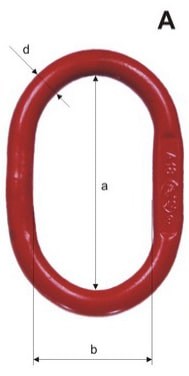

| Typ ogniwa |
Rozmiar - klasa stali |
Wymiary: d x a x b (c) [ mm ] |
DOR (WLL) [ t ] |
|---|---|---|---|
|
Równoległe do zawiesi |
76 - 8 | 13 x 110 x 60 | 1,6 |
| 76 - 10 | 13 x 110 x 60 | 2,0 | |
| 87 - 8 | 16 x 110 x 60 | 2,12 | |
| 87 - 10 | 16 x 110 x 60 | 2,5 | |
| 108 - 8 | 18 x 135 x 75 | 3,15 | |
| 108 - 10 | 18 x 135 x 75 | 4,0 | |
| 1310 - 8 | 22 x 160 x 90 | 5,3 | |
| 1310 - 10 | 22 x 160 x 90 | 6,7 | |
| 1613 - 8 | 26 x 180 x 100 | 8,0 | |
| 1613 - 10 | 26 x 180 x 100 | 10,0 | |
| 1816 - 8 | 32 x 200 x 110 | 11,2 | |
| 1816 - 10 | 32 x 200 x 110 | 14,0 | |
| 2018 - 8 | 36 x 260 x 140 | 16,0 | |
| 2018 - 10 | 36 x 260 x 140 | 17,5 | |
| 2220 - 8 | 40 x 300 x 160 | 17,0 | |
| 2220 - 10 | 40 x 300 x 160 | 22,4 | |
| 2622 - 8 | 45 x 340 x 180 | 25,0 | |
| 2622 - 10 | 45 x 340 x 180 | 26,6 | |
| 3226 - 8 | 51 x 350 x 190 | 33,5 | |
| 3226 - 10 | 51 x 350 x 200 | 39,5 | |
| 3632 - 8 | 57 x 400 x 200 | 45,0 |

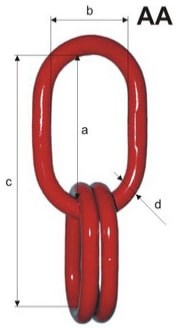

| Typ ogniwa |
Rozmiar - klasa stali |
Wymiary: d x a x b (c) [ mm ] |
DOR (WLL) [ t ] |
|---|---|---|---|
 |
67 - 8 | 18 x 135 x 75 (195) | 3,15 |
| 67 - 10 | 18 x 135 x 75 (195) | 4,0 | |
| 8 - 8 | 22 x 160 x 90 (230) | 4,25 | |
| 8 - 10 | 22 x 160 x 90 (230) | 5,3 | |
| 10 - 8 | 26 x 180 x 100 (265) | 6,7 | |
| 10 - 10 | 26 x 180 x 100 (265) | 8,0 | |
| 13 - 8 | 32 x 200 x 110 (315) | 11,2 | |
| 13 - 10 | 32 x 200 x 110 (315) | 14,0 | |
| 16 - 8 | 36 x 260 x 140 (400) | 17,0 | |
| 16 - 10 | 36 x 260 x 140 (400) | 21,2 |
| Typ ogniwa |
Rozmiar - klasa stali |
Wymiary: d x a x b (c) [ mm ] |
DOR (WLL) [ t ] |
|---|---|---|---|
|
|
18 - 8 | 45 x 340 x 180 (490) | 21,2 |
| 18 - 10 | 45 x 340 x 180 (490) | 26,5 | |
| 20 - 8 | 51 x 350 x 190 (500) | 26,5 | |
| 20 - 10 | 50 x 350 x 190 (500) | 33,6 | |
| 22 - 8 | 51 x 350 x 190 (520) | 31,5 | |
| 22 - 10 | 50 x 350 x 190 (520) | 40,0 | |
| 26 - 8 | 57 x 400 x 200 (570) | 45,0 | |
| 26 - 10 | 57 x 400 x 200 (570) | 55,65 | |
| 32 - 8 | 70 x 460 x 250 (660) | 67,0 | |
| MT 32 - 10 | 80 x 450 x 260 (730) | 90,0 | |
|
← Równoległe do zawiesi 3- i 4-cięgnowych |
|||
| Typ ogniwa |
Rozmiar - klasa stali |
Wymiary: d x a x b (c) [ mm ] |
DOR (WLL) [ t ] |
|---|---|---|---|
|
|
8 - 8 | 16 x 110 x 60 (220) | 1,8 |
| 10 - 8 | 18 x 135 x 75 (245) | 2,65 | |
| 1214 - 8 | 22 x 160 x 90 (295) | 4,5 | |
| 1618 - 8 | 26 x 180 x 100 (340) | 7,5 | |
| 20 - 8 | 32 x 200 x 110 (380) | 9,0 | |
| 22 - 8 | 36 x 260 x 140 (440) | 10,5 | |
| 2426 - 8 | 36 x 260 x 140 (460) | 15,5 | |
| 28 - 8 | 45 x 340 x 180 (600) | 18,0 | |
| 32 - 8 | 45 x 340 x 180 (680) | 23,6 | |
| 36 - 8 | 51 x 350 x 190 (690) | 29,0 | |
| 40 / 56 - 8 | 68 x 460 x 220 (890) | 70,0 | |
| ← Równoległe do zawiesi 3- i 4-cięgnowych linowych, wyposażone w ogniwa pośrednie. |
|||
Nasza firma, oprócz standardowych ogniw wymienionych w niniejszym katalogu, może zaoferować Państwu również ogniwa nietypowe. Mogą to być m.in. ogniwa powiększone, pasujące na duże haki dźwignic.
Składając u nas zapytanie ofertowe na ogniwa specjalne lub na zawiesia wyposażone w takie ogniwa, proszę pamiętać o podaniu dokładnych wymiarów haka dźwignicy tj. szerokości gardzieli oraz wysokości i grubości rogu haka.

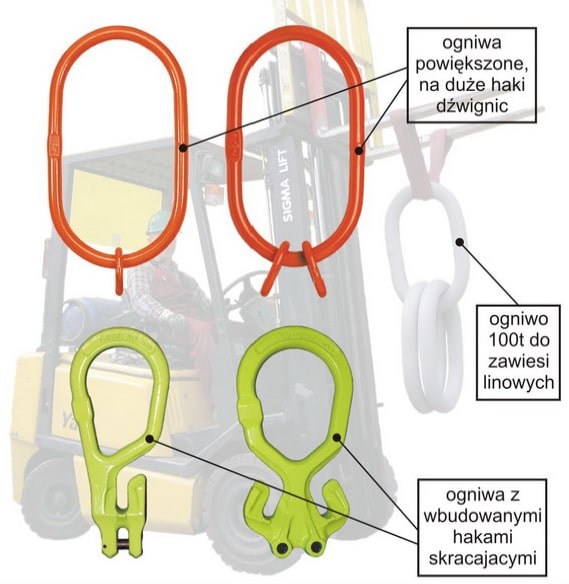

Poniżej można zobaczyć przykładowe ogniwa specjalne:
