ZAKOŃCZENIA LINOWE
Złącza klinowe
Złącze klinowe pozwala na bardzo szybkie wykonanie zakończenia liny. Linę stalową w złączu montuje się poprzez zakleszczenie jej wewnątrz, za pomocą stalowego klina.
Na prośbę klienta, wykonujemy również montaż złączy na linach.

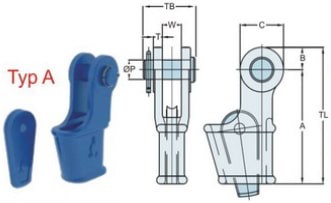

Ø liny [mm] |
MBL [ t ] |
Wymiary [mm] | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | ØP | T | TBA | TBB | TL | W | ||||
7-8 | 8,0 | 110 | 19 | 36 | 16 | 9 | 51 | 62 | 129 | 18 | ||
9-10 | 12,0 | 142 | 23 | 46 | 20,6 | 11 | 63 | 75 | 165 | 20,5 | ||
11-13 | 20,0 | 146 | 29 | 57 | 25 | 12 | 67 | 80 | 175 | 25 | ||
14-16 | 25,0 | 176 | 35 | 70 | 30 | 15 | 85 | 96 | 211 | 31 | ||
18-19 | 40,0 | 212 | 40 | 80 | 35 | 16 | 95 | 107 | 252 | 38 | ||
20-22 | 55,0 | 240 | 48 | 95 | 41 | 19 | 110 | 123 | 288 | 44 | ||
24-26 | 75,0 | 274 | 55 | 110 | 51 | 22 | 128 | 138 | 329 | 51 | ||
27-29 | 90,0 | 310 | 65 | 130 | 57 | 25 | 142 | 160 | 375 | 57 | ||
30-32 | 125,0 | 350 | 73 | 146 | 64 | 28 | 155 | 165 | 423 | 63 | ||
34-36 | 150,0 | 400 | 74 | 148 | 64 | 28 | 160 | 185 | 474 | 69 | ||
37-39 | 170,0 | 450 | 80 | 142 | 70 | 30 | 177 | 201 | 530 | 76 | ||
40-42 | 225,0 | 500 | 87 | 160 | 76 | 33 | 187 | 209 | 587 | 76 | ||
43-48 | 280,0 | 550 | 100 | 186 | 89 | 39 | 215 | 237 | 650 | 89 | ||
49-52 | 360,0 | 640 | 106 | 194 | 95 | 46 | 244 | 263 | 745 | 101 | ||
54-58 | 425,0 | 660 | 125 | 230 | 108 | 54 | 275 | 298 | 785 | 114 |

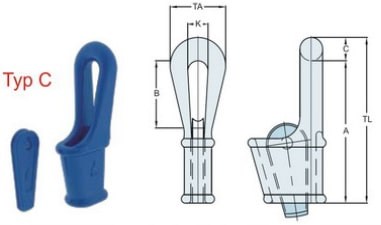

Ø liny [mm] |
MBL [ t ] |
Wymiary [mm] | |||||
---|---|---|---|---|---|---|---|
A | B | C | K | TA | TL | ||
18-19 | 40,0 | 220 | 100 | 34 | 40 | 90 | 254 |
20-22 | 55,0 | 225 | 125 | 42 | 47 | 110 | 267 |
24-26 | 75,0 | 290 | 130 | 50 | 55 | 125 | 340 |
27-29 | 90,0 | 325 | 145 | 60 | 70 | 152 | 385 |
30-32 | 110,0 | 360 | 160 | 68 | 75 | 165 | 428 |
34-36 | 125,0 | 400 | 180 | 68 | 75 | 165 | 428 |
37-39 | 150,0 | 500 | 240 | 72 | 80 | 185 | 572 |
40-42 | 170,0 | 600 | 310 | 80 | 90 | 210 | 680 |
43-48 | 225,0 | 640 | 325 | 90 | 100 | 225 | 730 |
49-52 | 280,0 | 720 | 375 | 100 | 110 | 245 | 820 |
54-58 | 360,0 | 775 | 400 | 110 | 120 | 265 | 885 |
